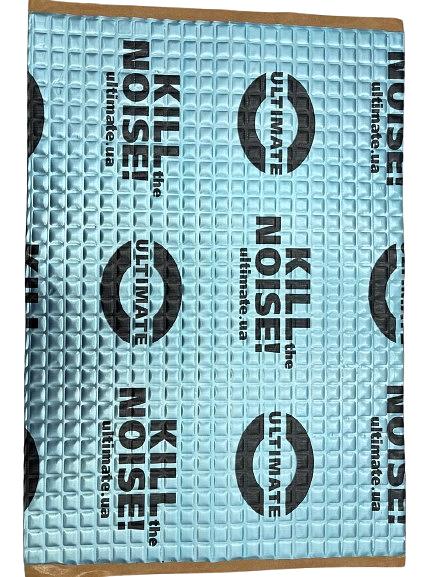

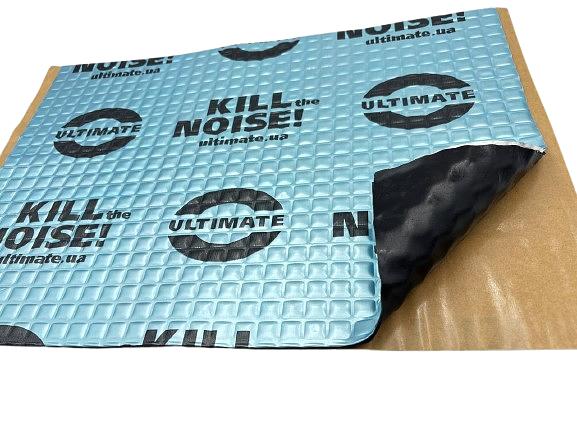

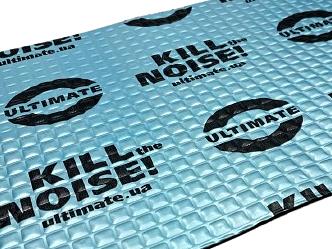

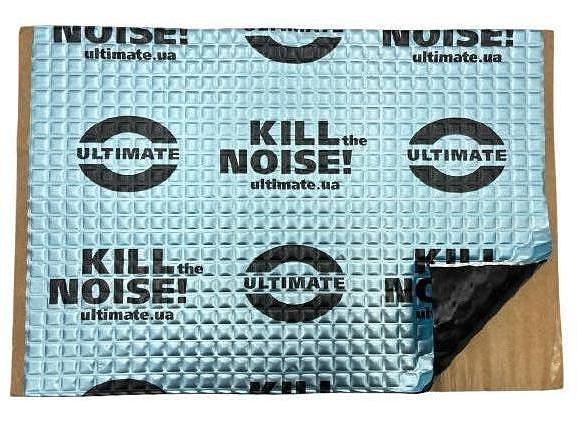

ULTIMATE CONSTRUCT A3 вібропоглинаючий лист, розмір 500 х 350 мм, товщина 3 мм

Що таке Ultimate Construct A3

Ultimate Construct A3 — це вібропоглинаючий лист на основі жорсткої вʼязко-еластичної полімер-каучукової мастики, здубльованої з алюмінієвою фольгою, призначений для зниження структурних вібрацій металу (до ~2,0 мм) кузова автомобіля. Матеріал відноситься до класу вібродемпферів і використовується як перший функціональний шар у системах шумоізоляції.

Термінологія

У побуті такі матеріали часто називають «віброізоляцією» або «віброізолятором», однак з технічної точки зору Ultimate Construct A3 є вібропоглинаючим матеріалом (вібродемпфером), оскільки він не ізолює вібрацію, а зменшує її за рахунок демпфування.

Клас матеріалу

• Двошаровий вібродемпфер (вібропоглинаючий матеріал)
• Основа — жорстка вʼязко-еластична полімер-каучукова композиція
• Армуючий шар — термічно оброблений пластичний алюмінієвий лист

Для чого використовується

Ultimate Construct A3 застосовується для:

• зниження амплітуди коливань металу;
• гасіння структурних резонансів панелей великої товщини та площі;
• зменшення передачі вібрацій у салон у найбільш навантажених зонах;
• підготовки поверхні під наступні акустичні шари.

Де застосовується

Рекомендовані зони монтажу (зони зі значним вібронавантаженням):

• підлога автомобіля (днище);
• арки коліс;
• багажне відділення;
• перегородка моторного відсіку;
• тунель трансмісії.

Принцип роботи (як працює)

Ключовий принцип: Ultimate Construct A3 працює за рахунок вʼязко-еластичних зсувних деформацій у мастичному шарі, що прискорює затухання коливань при незначному зниженні резонансної частоти шляхом перетворення механічної енергії у теплову.

Полімер-каучуковий шар:

• перетворює механічні коливання у теплову енергію;
• підтримує стабільність властивостей у широкому діапазоні температур;
• зменшує резонансні піки, завдяки високій вʼязкості прискорює їх згасання;
• завдяки жорсткості утримує резонансну частоту у середньому діапазоні.

Алюмінієва фольга:

• підвищує жорсткість конструкції;
• стабілізує роботу демпфуючого шару;
• забезпечує ефективну передачу зсувних деформацій у мастичний шар;
• завдяки кільком термічним циклам обробки набуває високої пластичності, що сприяє пригніченню та згасанню коливань на складних рельєфах.

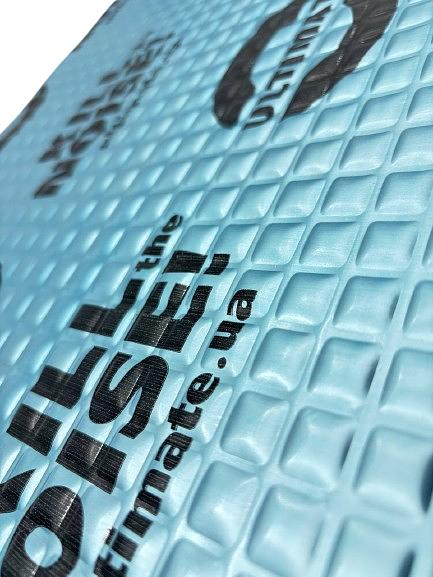

Оригінальне тиснення:

• підвищує структурну жорсткість листа;
• полегшує монтаж на складні поверхні.

Роль у багатошаровій системі шумоізоляції

Ultimate Construct A3 використовується як перший (базовий) шар. Функціонал у системі:

• приборкання вібрацій;
• бар’єр проникнення шуму у середньо-високому діапазоні частот;
• первинний термоізолюючий шар.

Типова схема:

Підлога / Арки:

1. Ultimate Construct A3 (вібродемпфер)
2. Важкий багатошаровий сендвіч (ULTIMATE BLOCK OUT, або SUPRA)

Технічні характеристики

• Товщина: 3,0 мм
• Питома вага: ~4,2 кг/м²
• Ефективність на металі: до ~2,0 мм
• Зниження амплітуди коливань: до 85%*
• Зниження акустичного шуму: до 90%*
• Робоча температура: від −30°C до +90°C
• Оптимальна температура монтажу: від +15°C до +30°C
• Розмір листа: 500 × 350 мм
• Виміри: metal 0,8 мм, гладка поверхня, покриття 100%.

Часті питання (FAQ) — CONSTRUCT A3

Чи можна використовувати Construct A3 без інших шарів?

Так, це основний шар, він зменшить вібрації металу та забезпечить первинну термо- та шумоізоляцію, але для комплексного зниження шуму потрібні додаткові акустичні шари.

Чи підходить CONSTRUCT A3 для дверей?

Так, для зовнішніх фільонок дверей CONSTRUCT A3 може бути використаний, але він має критичну вагу для цих панелей, що звужує вибір матеріалів другого шару - наприклад комбінація навіть з досить легким ULTIMATE SUPRA уже на межі допустимої ваги! Тому другим шаром може бути ULTIMATE SOFT PLUS, або SOFT, або залишити тільки А3. Для тонких панелей краще використовувати CONSTRUCT A2.

Як визначити, що вага завелика для дверей, або даху?

Бажано контролювати вагу. Для запобігання зниженню резонансу вібропоглинач - до 4-4,5 кг/м2, другий шар - до 2-2,5 кг/м2. Сукупно до 6-6,5 кг/ м2 на панель дверей та до 4,5-5 кг/м2 на панелі даху.

Чим A3 відрізняється від A2?

A3 має більшу товщину та масу, призначений для більш товстого металу та навантажених зон.

Чи можна використовувати A3 для днища?

Так. Це оптимальний варіант для  днища та арок зі значними вібронавантаженнями.

Чи можна використовувати A3 у два шари?

Можна, ефект підвищиться, але зростає вага та час монтажу. За правило достатньо одного шару, особливо для днища. Для підсилення ефекту жорсткості, верхнім шаром краще використати жорсткіші продукти, як U-POWER EASY,  або тонші версії CONSTRUCT.

Яка адгезія у CONSTRUCT A3?

Лінійка CONSTRUCT має помірну адгезію на відрив — 5–5,5 Н/см², що дозволяє перепозиціонування листів у процесі монтування.

Як адгезія впливає на вібропоглинаючі властивості?

Адгезія нижче 4 Н/см² зменшує ефективність демпфування. Підвищення адгезії покращує зв’язок та ефективність, але значення вище 7–8 Н/см² не змінюють вібродемпферних характеристик, але ускладнюють монтаж. У гонитві за високою адгезією виробники часто забувають про не менш важливий показник - когезію (внутрішній зв’язок), яка не має перевищувати адгезію.

Що забезпечує більша вага A3?

Завдяки більшій товщині та масі, A3 забезпечує максимальне затухання вібрацій у панелях з товстого, або штампованого металу та вібронавантажених панелях, при цьому забезпечується баланс ваги та жорсткості, що запобігає значному зниженню резонансної частоти.

Коротке технічне резюме

Ultimate Construct A3 — це потужний вібродемпфер на основі жорсткої вʼязко-еластичної полімер-каучукової мастики товщиною 3,0 мм. Призначений для зон з високим вібронавантаженням (підлога, арки), забезпечує стабілізацію металу та ефективне демпфування як базовий шар.
